- 제품소개 Product
구조형 PE관
고밀도폴리에틸렌원료를 중합하여 관의 단면이 내피와 외피사이 단면2차 모멘트를 배가 시켜 외압강도가 강하고 변형에 대한 복원성이 뛰어날 뿐만 아니라 기존의 단면 일체형보다 단위 중량이 적으면서도 내,외면이 매끈하여 관체를 연결시 여러가지 방법으로 수밀성 있게 접합 할 수 있는 것이 특징입니다.
관종비교표
| 구조형PE 이중벽관 |
이중벽관1급 | 충진벽관 | 다중벽관 | |
|---|---|---|---|---|
| 원강성(kN/㎡) | SN 13이상 | SN 18이상 | SN 13이상 | SN 10이상 |
| 특징 | ⏳형 구조로 중공벽을 형성하여 중량이 가벼움과 동시에 기존의 다중벽관과 동등한 강도를 유지하는 제품 | 이중벽구조로 I-BEAM을 형성하여 구조된 제품 | 이중벽구조에 자형 보강재로 복층구조와 4개의 중공을 형성하여 강도를 강화한 제품 | 적층 3중 구조체로 하수관의 특성을 개선한 제품 |
이중 PE관
고밀도폴리에틸렌원료를 중합하여 관의 단면이 내피와 외피사이 단면2차 모멘트를 배가 시켜 외압강도가 강하고 변형에 대한 복원성이 뛰어날 뿐만 아니라 기존의 단면 일체형보다 단위 중량이 적으면서도 내,외면이 매끈하여 관체를 연결시 여러가지 방법으로 수밀성 있게 접합 할 수 있는 것이 특징입니다.
특징
| 01 외압강도 및 시공성 외부 압력에 견딜수 있는 구조와 유연성을 갖추어 변형에 대한 복원성이 뛰어나며 중량이 가벼워 운반과 취급이 간편하고 설치 작업이 용이합니다. |
| 02 완벽한 수밀보장 관의 연결 방법에는 환봉형 관조인트 방식으로서 완벽한 수밀보장은 물론 단시간의 관접합을 실현하였습니다. |
| 03 반영구적 내구성/내마모성 산업폐수, 생활오수 등에 함유되어 있는 유해 화학물질 또는 부식성 물질에 침해되지 않는 내화학성의 폴리에틸렌 재질로서 최고 50년을 보장하는 반영구적 수명을 보장합니다. |
제품규격
| 호칭 및 내경 | 외경 ID(mm) | 두께 T(mm) | ||
|---|---|---|---|---|
| 하수 1종관 | 하수 2종관 | 하수 1종관 | 하수 2종관 | |
| D100 | 120 | 120 | 10 | 10 |
| D150 | 176 | 174 | 13 | 12 |
| D200 | 228 | 224 | 14 | 12 |
| D250 | 280 | 278 | 15 | 14 |
| D300 | 338 | 328 | 19 | 14 |
| D350 | 394 | 380 | 22 | 15 |
| D400 | 450 | 438 | 25 | 19 |
| D450 | 508 | 494 | 29 | 22 |
| D500 | 562 | 550 | 31 | 25 |
| D600 | 678 | 662 | 39 | 31 |
| D700 | 788 | 778 | 44 | 39 |
| D800 | 900 | 888 | 50 | 44 |
| D900 | 1012 | 1000 | 56 | 50 |
| D1000 | 1124 | 1112 | 62 | 56 |
| D1200 | 1350 | 1324 | 75 | 62 |
| D1350 | 1520 | 1490 | 85 | 70 |
| D1500 | 1690 | 1650 | 95 | 75 |
| D1650 | 1860 | 1840 | 105 | 95 |
| D1800 | 2030 | 2010 | 115 | 105 |
| D2000 | 2250 | 2230 | 125 | 115 |

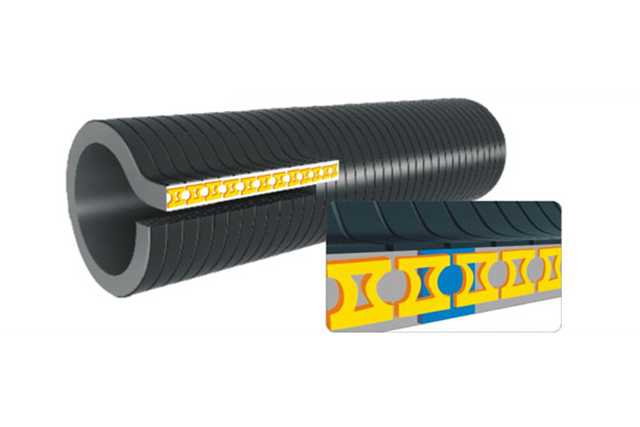

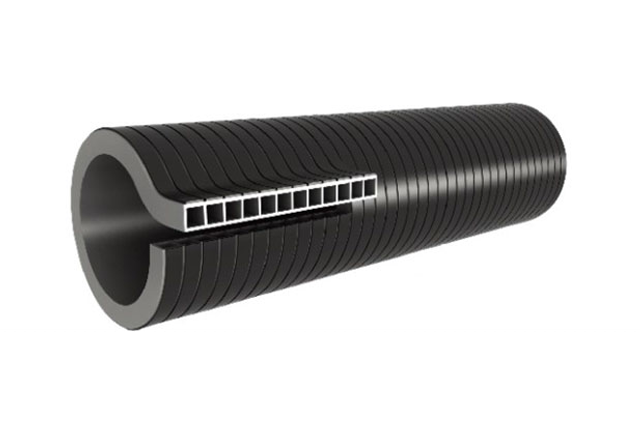

다중벽 PE관
제품규격
| 구경 | 외경 | 두께 | 중량(kg/m) | 강성(kg/㎡) | 본당길이 |
|---|---|---|---|---|---|
| D150 | 180 | 15 | 4 | 9 | 6~9M |
| D200 | 232 | 16 | 6 | 9 | 6~9M |
| D250 | 284 | 17 | 8 | 9 | 6~9M |
| D300 | 340 | 20 | 12 | 9 | 6~9M |
| D350 | 398 | 24 | 17 | 8 | 6~9M |
| D400 | 460 | 30 | 23 | 8 | 6~9M |
| D450 | 510 | 30 | 27.3 | 8 | 6~9M |
| D500 | 570 | 35 | 36.3 | 8 | 6~9M |
| D600 | 694 | 47 | 45.5 | 8 | 6~9M |
| D700 | 800 | 50 | 65.9 | 7 | 6~9M |
| D800 | 916 | 53 | 85.8 | 7 | 6~9M |
| D900 | 1024 | 56 | 107.3 | 7 | 6~9M |
| D1000 | 1150 | 62 | 135.4 | 7 | 6~9M |
| D1200 | 1390 | 75 | 191.7 | 7 | 6~9M |
| D1500 | 1710 | 95 | 289 | 7 | 6~9M |
관종비교표
| 다중벽관 | 이중벽관 | 비고 | |
|---|---|---|---|
| 구조 | 격자블럭에 “+”자형 보강재로 복층구조와 4개의 중공형성, 외면에 고강도 필름을 겹치게 일체형으로 융착, 강도를 높이고 수축 및 팽창을 방지하는 구조 | 이중벽 구조로 I-BEAM을 형성하여 외압과 충격에 강하고 복원력이 뛰어남 | |
| 감성 | 6~7.5kg/c㎡ | 4kg/c㎡ | 150% 이상 향상 |
| 수명 | 70년 이상 | 약 50년 | |
| 집합 및 수밀성 | 타이튼 스텐 접합 등으로 100% 수밀보증 | 타이튼 스텐 접합 등으로 100% 수밀보증 | 다양한 접합 적용 |
| 기타 | -각, 시, 군 및 토지 공사 등 공기업에 납품 중 -내충격성이 강해 깨지지 않는다. -부식이 없고 산, 알칼리, 폐수, 염분에 강하다. -내한성이 뛰어나 -80도에 물성변화가 없다. -중량이 가볍고 계절에 관계없이 시공성이 우수 |
-내충격성이 강해 깨어지지 않는다. -부식이 없고 산, 알칼리, 폐수, 염분에 강하다 -내한성이 뛰어나 -80도에 물성변화가 없다. -중량이 가볍고 계절에 관계없이 시공성이 우수 |

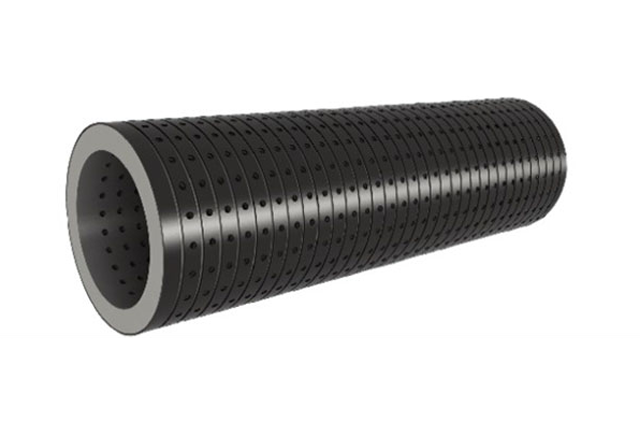

유공관
고밀도폴리에틸렌원료를 중합하여 관의 단면이 내피와 외피사이 단면2차 모멘트를 배가 시켜 외압강도가 강하고 변형에 대한 복원성이 뛰어날 뿐만 아니라 기존의 단면 일체형보다 단위 중량이 적으면서도 내,외면이 매끈하여 관체를 연결시 여러가지 방법으로 수밀성 있게 접합 할 수 있는 것이 특징입니다.
유공관의 특징
| 》 | 일체식 성형제품으로 이탈이 없으며. 타유공관 대비 토압 및 운압이 강하다. |
|---|---|
| 》 | 높은 개공률로 흡수력이 우수하다. |
| 》 | 경량으로 시공 및 관리가 우수하다. |
| 》 | 내한성, 내열성, 내부식성이 우수하여 반영구적이다. |
| 》 | 다양한 규격으로 생산되어 특이지형에 적합하다. |
| 》 | 투수와 통기성이 우수하여 유공관의 배수능력을 오랫동안 확보할수 있다. |
유공관의 용도
| 》 | 아파트, 주택단지, 하수관 및 오수관 |
|---|---|
| 》 | 시가지 도로양측 하수관 및 오수관 |
| 》 | 도로지하횡단, 교량 및 터널 배수관 |
| 》 | 농업용수 송 , 배수관 |
| 》 | 공장, 양축장 등의 하수관 및 오수관 |
| 》 | 도로, 아스팔트 보호용 지하 배수관 |
| 》 | 운동장, 골프장, 광장 등의 배수관 |

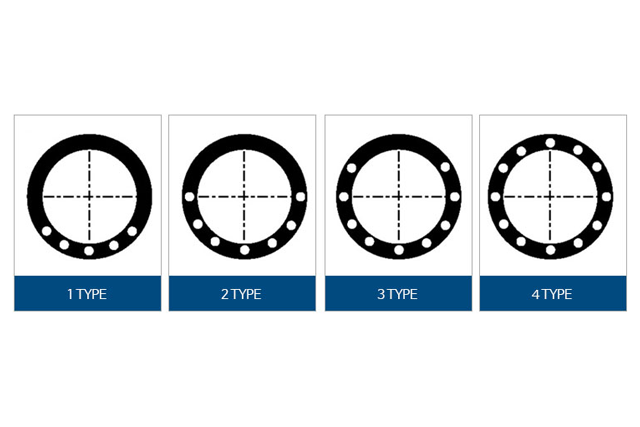

유공관의 타입별
유공관의 용도
| 》 | hole의 직경 : 12 mm |
|---|---|
| 》 | hole의 길이방향 간격 : 60 mm ~150 mm |
| 》 | 기타 hole수는 주문제작임 |
| 》 | 유공관의 공수과 공경은 주문생산 가능함 |
| 》 | 관의 절단 길이는 당사자간의 협의에 따를 수 있다. |
이형관

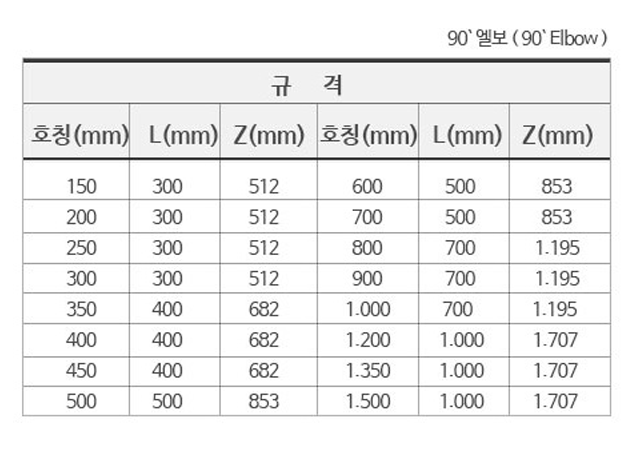

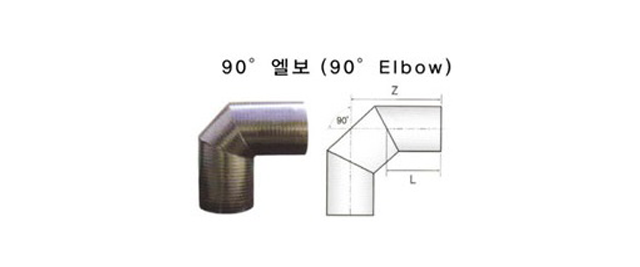

90’엘보 (90’Elbow)

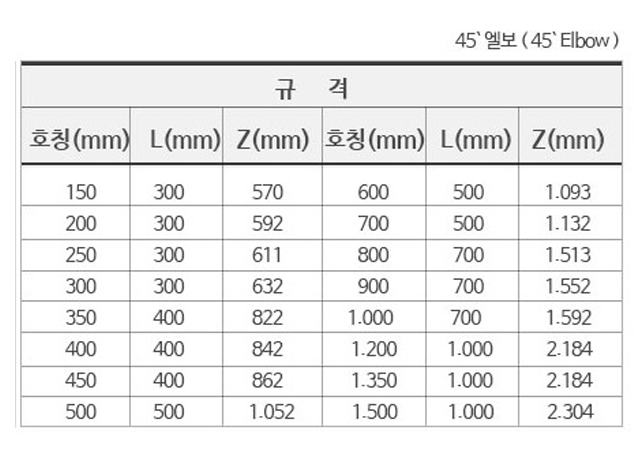

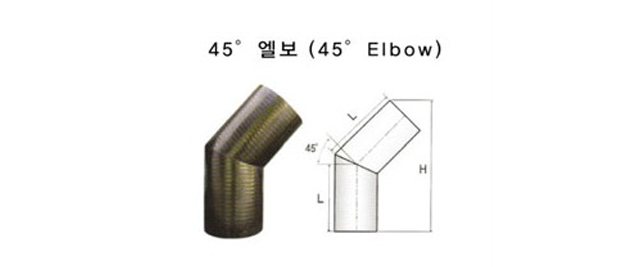

45’엘보 (45’Elbow)

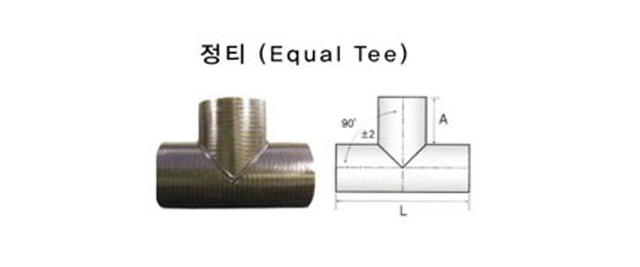

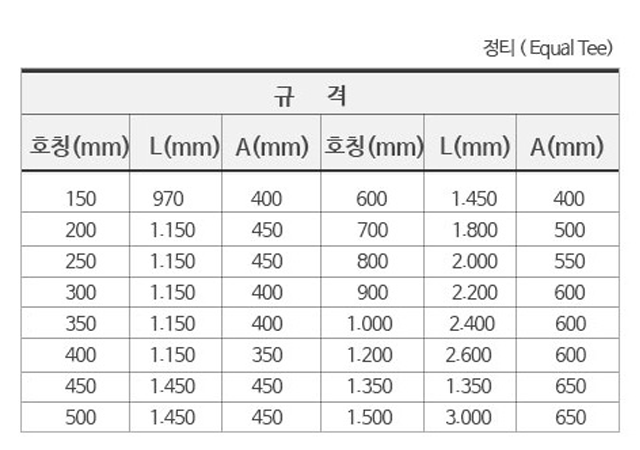

정티 (Equal Tee)

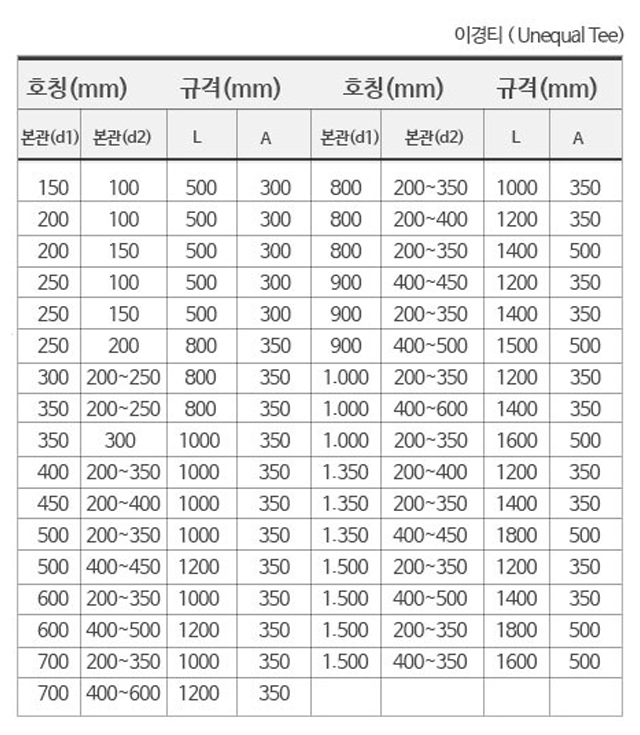

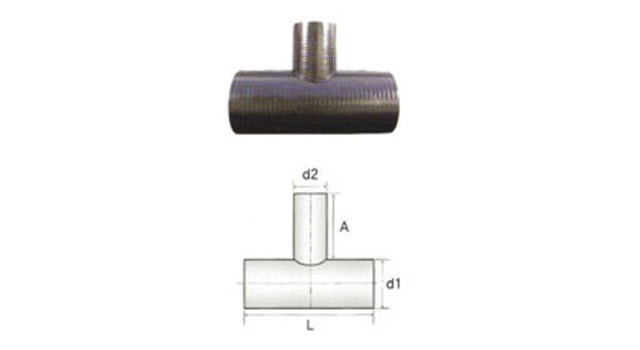

이경티 (Unequal Tee)

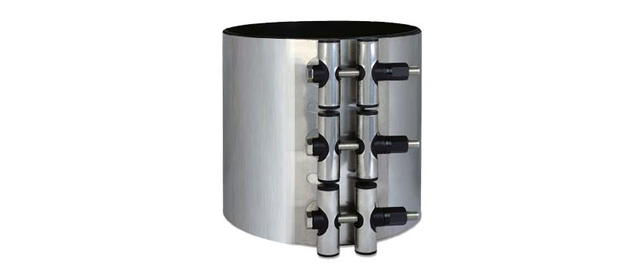

환봉연결구
환봉분리형 연결구의 특징
| 1. | 우중 및 습지 등 최악의 작업조건에서도 작업이 가능하며. 공기단축의 효과가 뛰어나다. |
|---|---|
| 2. | 전기융착시, 열융착식 공법에 비해 작업시공이 뛰어나며. 별도의 장비(융착기, 발전기, 토치램프 등)없이 간단한 공구(스패너 또는 복스렌치)로 체결이 가능하다. |
| 3. | 수밀부는 특수 고무패킹을 사용하여 충격, 진동을 흡수하며, 완벽한 수밀력을 유지할 수 있다. |
| 4. | 체결부의 case는 sts304(stainless)재질을 사용하여 내구성, 내식성, 내마모성, 연식력, 내화, 내열성 및 인장강도가 뛰어나며 강력한 체결력(Torque)을 유지할 수 있다. |
| 5. | 내전용으로 사용할 수 있다. |
| 6. | 내용물이 막혔을 경우 해체 분리하여 재시공이 가능하며, 잔관을 재활용할 수 있어 자재절감 효과가 크다. |
| 7. | 체결부 CASE에 신축 홈이 형성되어, BOLT체결시 신축 홈이 수밀부(고무패킹)의 돌기 부분을 2차 가압함으로써 보다 완벽한 수밀을 보장한다. |
| 8. | 시공이 간편하며, 고도 숙련자가 아닌 미숙련자도 시공이 가능하다. |
| 9. | 외경이 다소 차이가 나더라도 각각 조임함으로써 완벽한 수밀을 보장한다. |
제품규격
| 구분 | 체결부(STS) | 수밀부(고무) | ||
|---|---|---|---|---|
| 두께 | 너비 | 두께 | 너비 | |
| D100 | 0.6±0.07 | 250±1% | 2.0±1% | 245~250 |
| D150 | 0.6±0.07 | 250±1% | 2.0±1% | 245~250 |
| D200 | 0.6±0.07 | 250±1% | 2.0±1% | 245~250 |
| D250 | 0.6±0.07 | 250±1% | 2.0±1% | 245~250 |
| D300 | 0.6±0.07 | 250±1% | 2.0±1% | 245~250 |
| D350 | 0.6±0.07 | 350±1% | 2.0±1% | 345~350 |
| D400 | 0.6±0.07 | 350±1% | 2.0±1% | 345~350 |
| D450 | 0.6±0.07 | 350±1% | 2.0±1% | 345~350 |
| D500 | 0.8±0.09 | 450±1% | 2.0±1% | 445~450 |
| D600 | 0.8±0.09 | 450±1% | 2.0±1% | 445~450 |
| D700 | 0.8±0.09 | 450±1% | 2.0±1% | 445~450 |
| D800 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
| D900 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
| D1000 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
| D1200 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
| D1350 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
| D1500 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
| D1650 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
| D1800 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
| D2000 | 0.8±0.09 | 600±1% | 2.0±1% | 590~600 |
기타

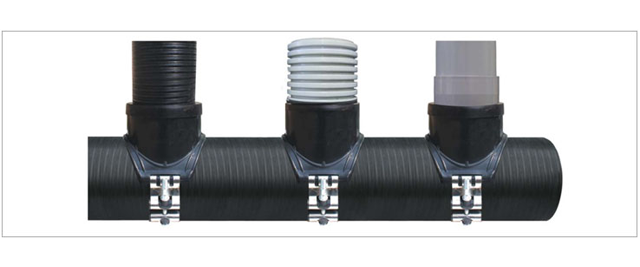

SO분기관
SO분기관
SO분기구는 하수 본관과 지관을 연결하는 제품으로 하수의 누출로 인한 지하수 및 토양 오염을 방지하고, 침출수 등의 유입을 차단하여 하수관거의 과부하를 방지합니다.
*용도 : 하수관(유수및 오수)의 분기, 택지조성공사의 하수관로 분기. 각종관로의 분기에 적용합니다.
특징
| - | 시공이 간편하고 공사기간이 단축되어 현장설치시 경제성이 우수한 제품입니다. |
|---|---|
| - | 분기구 체결을 위한 하수본관 및 뒷면 터파기가 필요없어 시공이 용이합니다. |
| - | 시공시 수밀을 위한 융착, 밴딩 등 부수적인 작업없이 시공이 간편합니다. |
| - | 하수관 천공 후 원통소켓을 설치하여 하수봔관 외면형상에 관계없이 내면에서 수밀을 확보합니다. |
| - | 다양한 종류의 하수도관에 지관을 연결하고 신설 관거와 기존 관거의 가. 보수에 사용할 수 있도록 제작하였습니다. |
| - | 분기관은 합성수지로 되어 있어 내구성과 내부식성이 우수합니다. |
| - | 하수 본관 천공시 허용오차 범위가 넓어 시공이 쉽고 간편합니다. |
안심분기구
특징
| - | 수중 및 습지 등 최악의 작업조건에서도 시공이 가능하며 시공성이 탁월합니다. |
|---|---|
| - | 접이식 방식이 아닌 외부에 안착시키는 방법으로 시공이 쉽다. |
| - | 수밀부는 특수 고무패킹을 사용하여 충겨그 진동을 흡수하여, 완벽한 수밀력을 유지할 수 있다. |
| - | 간단한 시공으로 수밀이 완벽하다. (고도의 숙련자가 아닌 미숙련자도 시공이 간편하다.) |
| - | p.v.c 이중벽관 및 pe이중벽 삼중벽관등 분기구 설치가 쉽고 호환성이 뛰어나다. |
| - | 내용물이 막혔을 경우 해체 분리하여 재시공이 가능하며. 잔관을 재활용할 수 있어 자재절감 효과가 크다. |
| - | 전기 융착식, 열융착식 공법에 비해 작업이 뛰어나며, 별도의 장비 없이 간단한 공구(스패너, 스렌치)로 체결이 가능하다. |
| - | 체결부는 sts(stainless) 재질을 사용하여, 내구성, 내식성, 내마모성 및 안장강도가 뛰어나며, 강력한 (Torgue)을 유지할 수 있습니다. |
